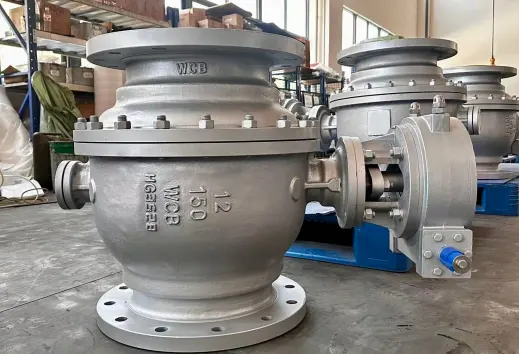

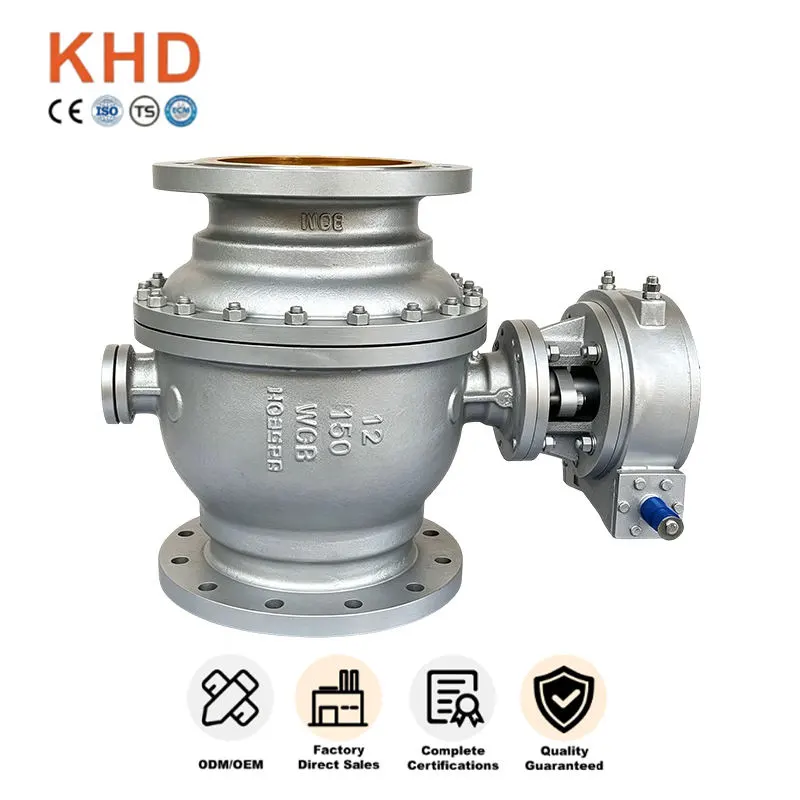

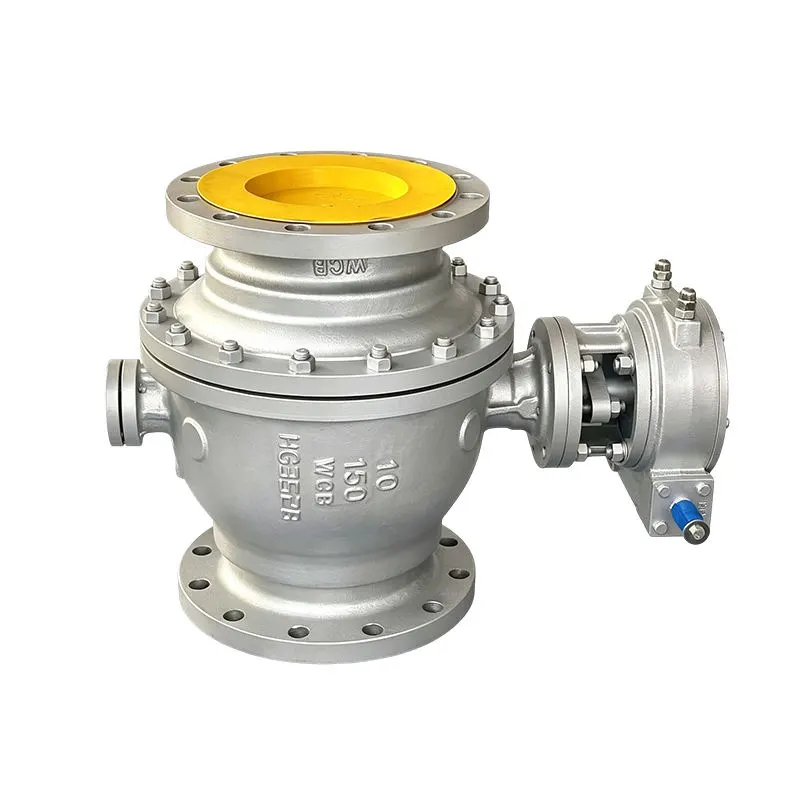

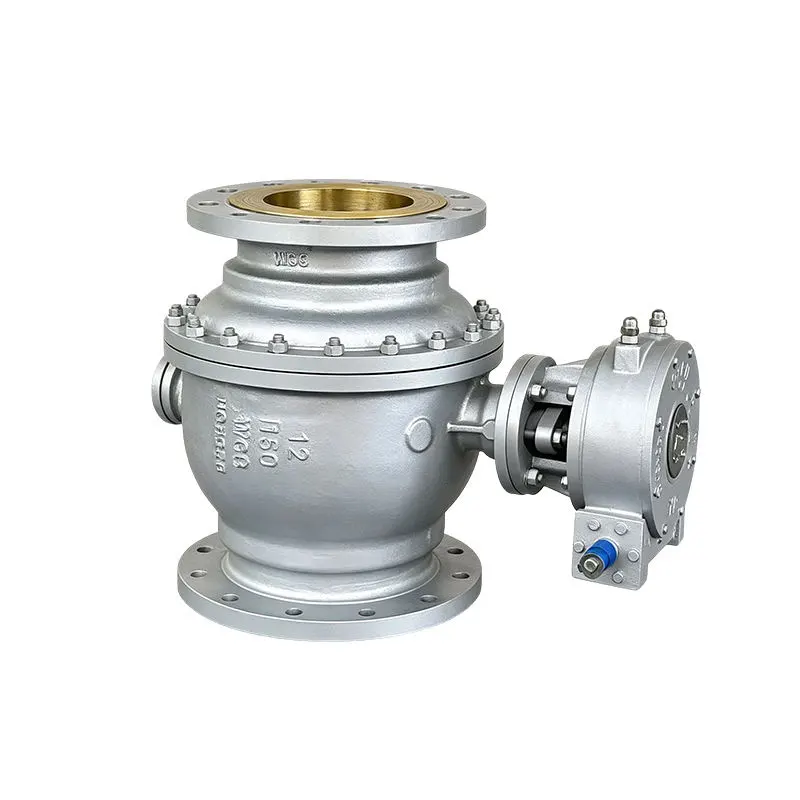

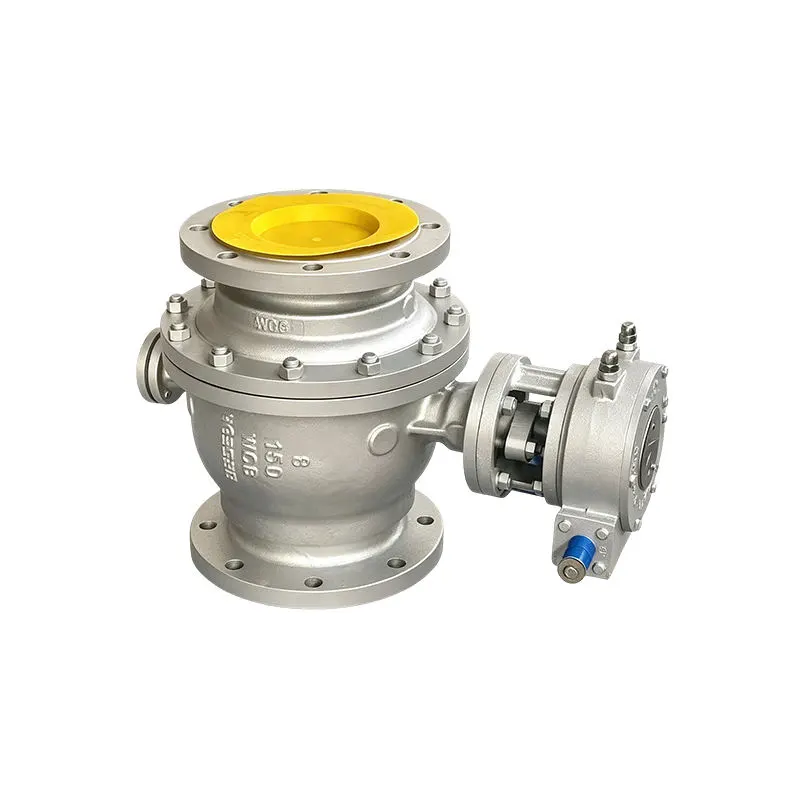

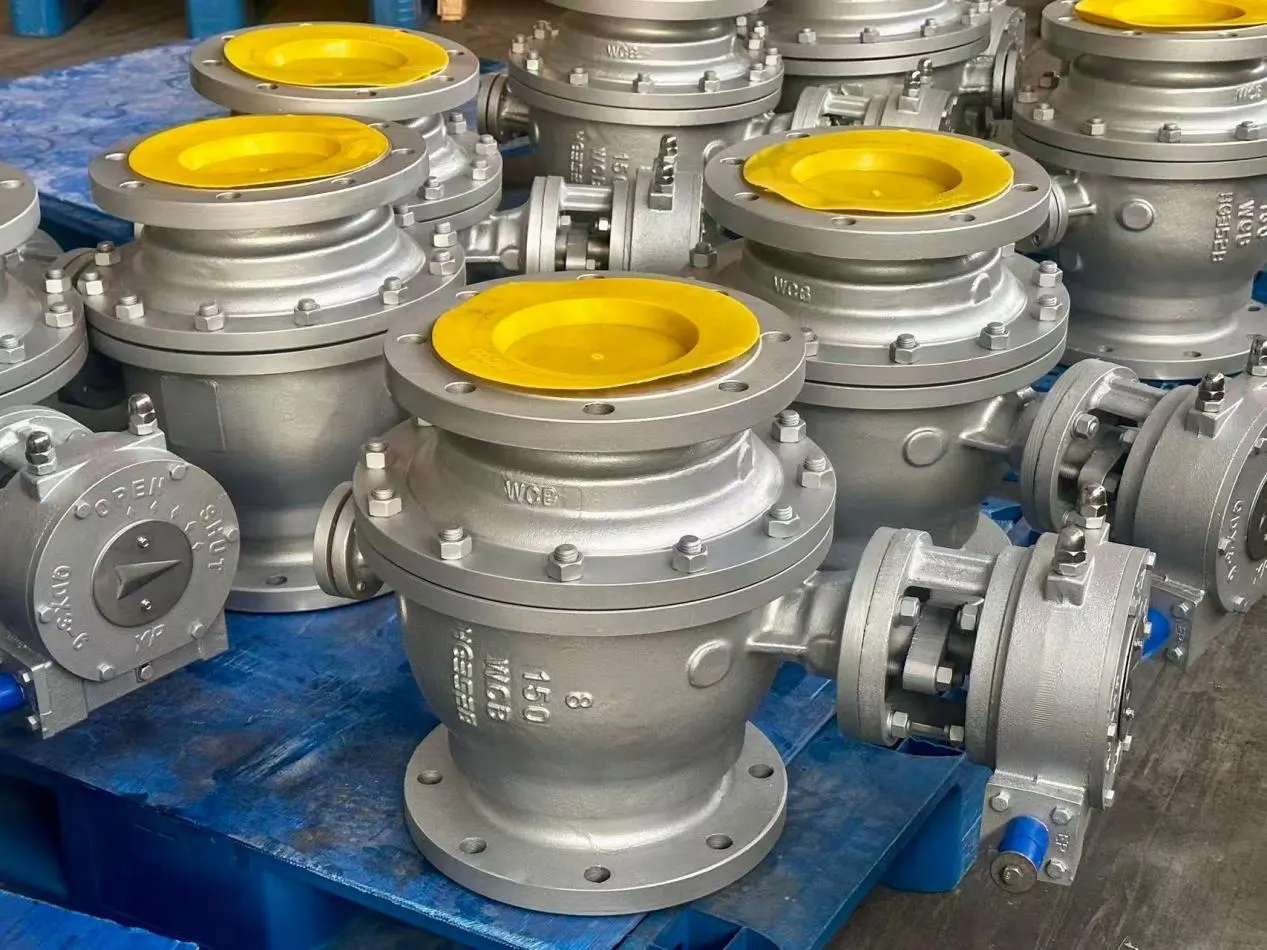

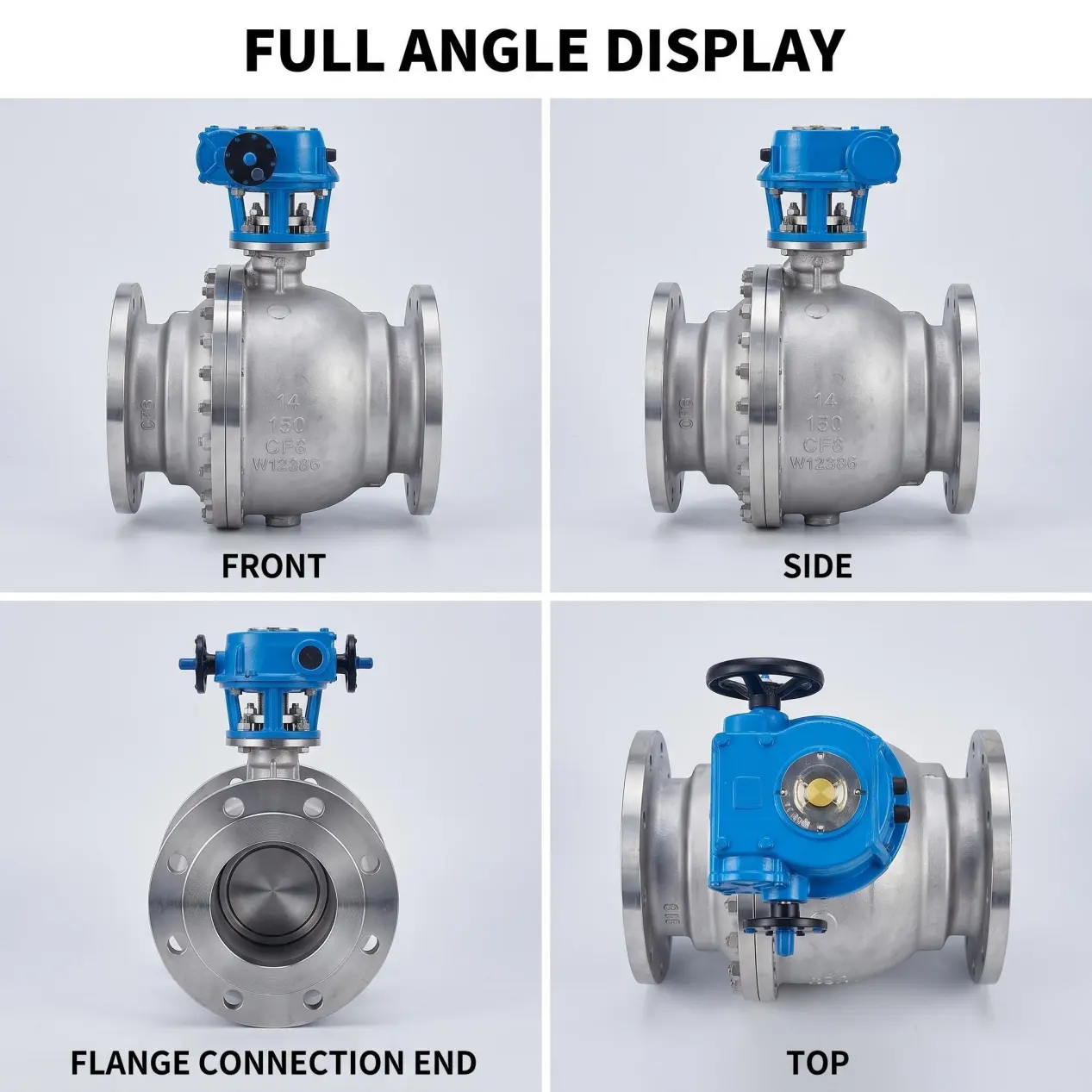

Falf Pêl Sefydlog Dur Carbon WCB

Mae Falf Pêl Sefydlog Dur Carbon WCB yn falf ddiwydiannol ar ddyletswydd trwm a adeiladwyd ar gyfer ynysu piblinellau a rheoli llif, a weithgynhyrchir gan Huadu Valve Group. Mae'n mabwysiadu dyluniad pêl sefydlog trunnion a deunydd dur carbon A216 WCB, sy'n addas iawn ar gyfer amodau gwaith piblinellau critigol pwysedd uchel.

Mae'r falf ddiwydiannol hon yn perfformio'n ddibynadwy o dan wasanaeth pwysedd uchel parhaus a gweithrediad beicio hir, a ddewiswyd yn eang ar gyfer prosiectau lle mae diogelwch selio a bywyd gwasanaeth hir yn ofynion craidd.

Deunydd Crai a Manteision Strwythurol

Corff Dur Carbon Premiwm A216 WCB

Mae Falf Pêl Sefydlog Dur Carbon WCB yn cael ei chastio o ddur carbon WCB A216, gan ddod â'r rhinweddau craidd hyn:

-Cryfder mecanyddol uchel ac ymwrthedd effaith ardderchog

- Addasrwydd tymheredd da yn erbyn ymchwydd pwysau a morthwyl dŵr

- Trwch wal digonol ar gyfer gwasanaeth dosbarth pwysedd uchel

-Archwiliad castio anhyblyg i ddileu diffygion mewnol ac arwyneb

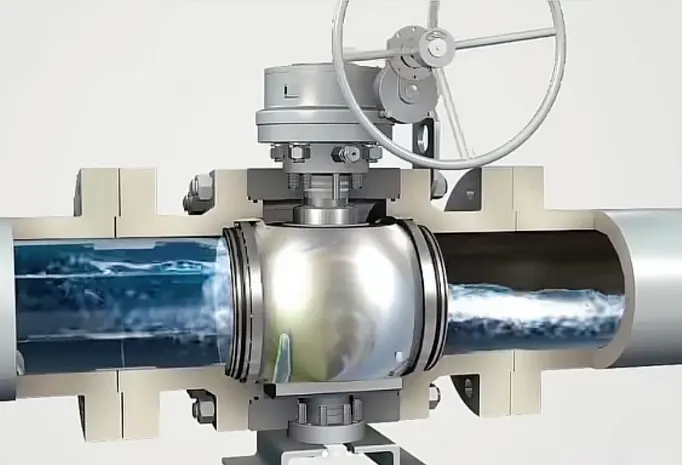

Strwythur Pêl Sefydlog Trunnion wedi'i Mowntio

Yn wahanol i falfiau pêl arnofiol cyffredin, mae ein dyluniad pêl sefydlog tunnion yn trosglwyddo'r rhan fwyaf o lwyth pwysau'r biblinell i siafftiau cynnal uchaf ac isaf. Mae'r bêl yn dal i fod wedi'i chloi yn ei lle, felly dim ond ychydig iawn o rym cyswllt sydd gan seddi falf. Mae'n lleihau sgraffiniad sedd yn fawr hyd yn oed gyda chylchoedd agos agored yn aml o dan bwysau uchel parhaus. Mae selio dwy-gyfeiriadol sefydlog yn atal gollyngiadau waeth beth fo'r cyfeiriad pwysau, gan wella diogelwch system ar gyfer dolenni prosesau critigol.

Selio ac Adeiladu Diogelwch wedi'i Optimeiddio

Mae cynulliad seddi arnofiol llawn y gwanwyn wedi'i gyfarparu ar gyfer y Falf Pêl Sefydlog Dur Carbon WCB hon. Mae ffynhonnau adeiledig yn gwneud iawn am fân draul ar ôl miloedd o weithrediadau i gynnal perfformiad cau tynn. Mae coesyn gwrth-chwythu allan yn nodwedd ddiogelwch safonol yn erbyn pigau pwysau sydyn. Mae pacio graffit aml-haen yn lleihau allyriadau ffo o amgylch bylchau bonyn. Mae'r holl gydrannau selio wedi'u paru'n arbennig ar gyfer cyfryngau gweithio gwasgedd uchel, tymheredd canolig yn lle darnau sbâr generig.

Nodweddion Allweddol

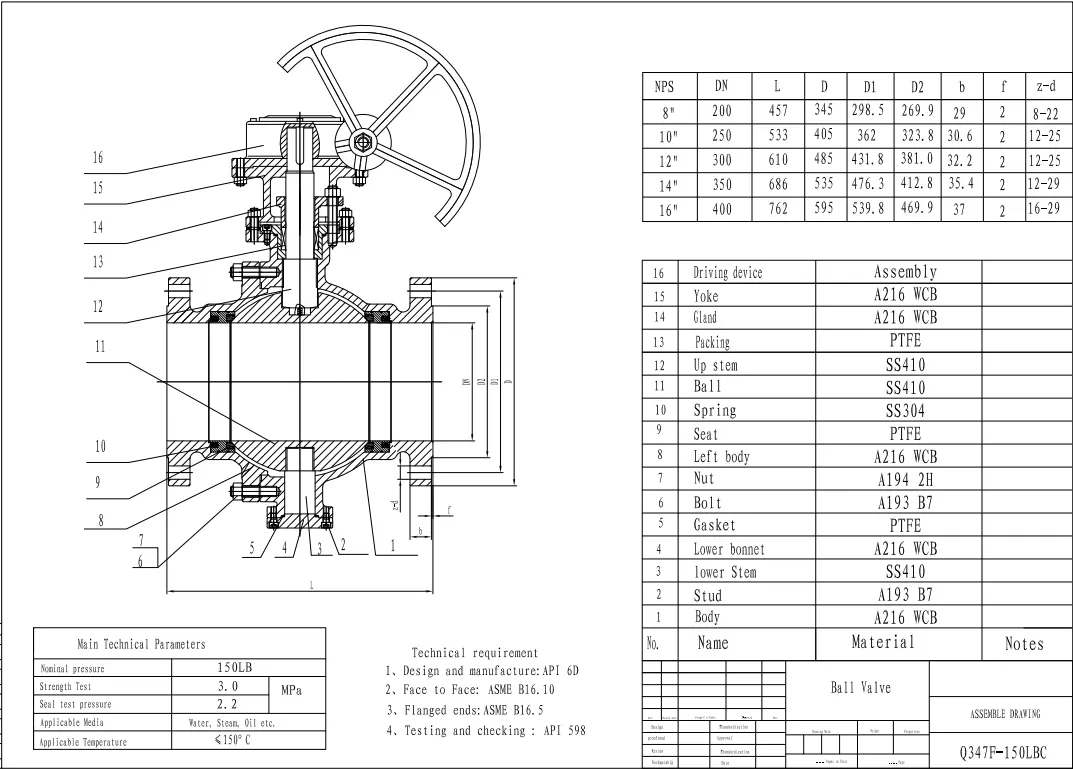

Manylebau Technegol

Paramedrau Safonol

Maint: DN50-DN1200

Graddio pwysau: Class150-Class2500

Deunydd: A216 WCB dur carbon

Strwythur: Falf bêl sefydlog wedi'i gosod ar drynnion

Amrediad Tymheredd: -29 ℃ ~ 425 ℃

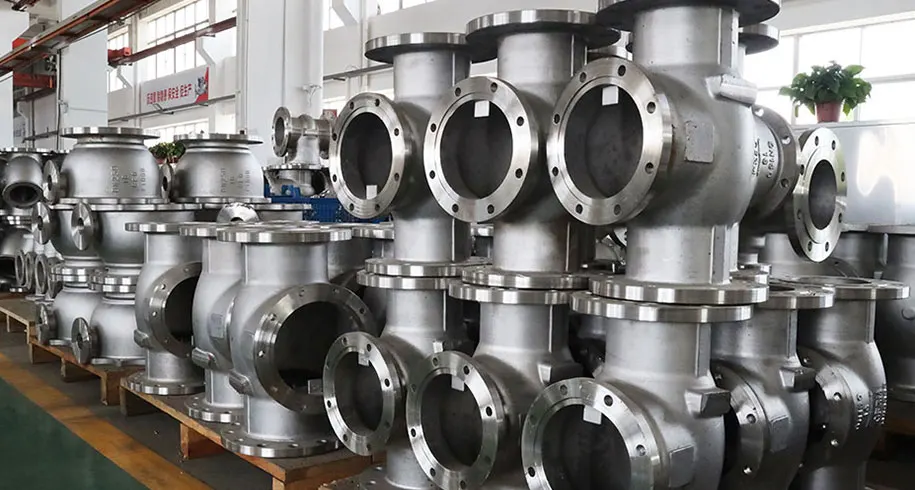

Proses Gweithgynhyrchu

Mae Falf Pêl Sefydlog Dur Carbon WCB yn mynd trwy:

- Cynhyrchu castio A216 WCB cymwys

- Triniaeth wres ar gyfer eiddo deunydd sefydlog

- Peiriannu manwl CNC ar gyfer arwynebau selio

- Cynulliad gyda chydrannau selio a actuator cyfatebol

Nodweddion Perfformiad

- Strwythur trunnion traul isel ar gyfer gwasanaeth beicio aml

- Diffoddadwy tyn deugyfeiriadol dibynadwy

- Cyfradd methiant sedd isel o dan bwysau piblinell uchel parhaus

- Yn gydnaws ag opsiynau actuator lluosog: offer llaw, niwmatig, trydan

- Wedi'i gynllunio ar gyfer gwasanaeth ynysu llawn agored / agos

Ardaloedd Cais

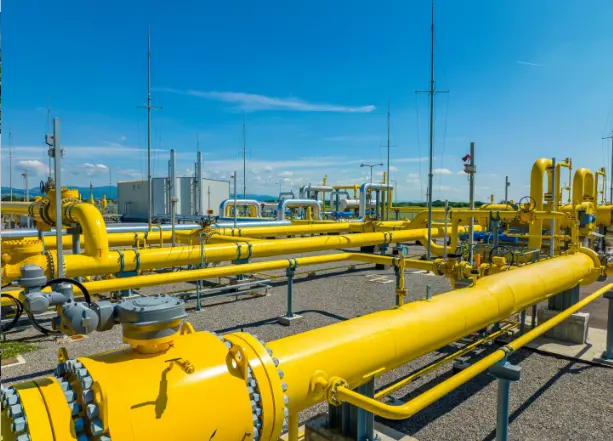

Diwydiant Olew a Nwy

Mae Falf Pêl Sefydlog Dur Carbon WCB yn cael ei chymhwyso'n eang yn:

- Prif bibellau trawsyrru nwy naturiol

- Llinellau proses purfa olew

- Cyfleusterau trosglwyddo olew crai

- Systemau pibellau gorsafoedd casglu nwy

Diwydiant petrocemegol

- Dolenni proses petrocemegol gwasgedd uchel

- Piblinellau ynysu prif uned brosesu

- Cylchedau hylif tymheredd canolig nad ydynt yn cyrydol a chyrydol ysgafn

Diwydiant Pŵer

- Pweru gwaith pibellau prif broses

- Systemau dolen peiriannau diwydiannol trwm

Prosiectau Diwydiannol Cyffredinol

- Pecynnau piblinell prosiect EPC adeiladu newydd

- Gwaith adnewyddu ac ôl-osod piblinellau presennol

- Safleoedd diwydiannol gyda mynediad cynnal a chadw anodd a gofynion diogelwch uchel

Cymorth Rheoli Ansawdd a Chaffael Prosiect

Fel gwneuthurwr falf ardystiedig gyda thystysgrifau ISO, CE ac API, mae pob Falf Pêl Sefydlog Dur Carbon WCB yn cael profion ffatri cyflawn cyn ei anfon, gan gynnwys prawf cregyn hydrostatig, prawf selio sedd ac archwiliad dimensiwn. Mae profion darn llawn yn cael eu gweithredu ar gyfer falfiau mawr dyletswydd trwm heb archwiliad samplu. Mae dilysu deunydd crai, archwilio castio, goruchwylio cydosod a phrofi falf gorffenedig yn rhedeg trwy'r llif gwaith cynhyrchu cyfan. Gellir darparu tystysgrifau prawf deunydd ac adroddiadau arolygu ar gyfer cyflwyno tendr a derbyn safle.

Mae opsiynau cyfluniad hyblyg ar gael yn unol ag amodau gwaith ar y safle, sy'n cwmpasu graddau pwysau amrywiol, cyfuniadau deunydd selio a dulliau gweithredu lluosog. Mae MOQ Hyblyg yn cefnogi profion sampl, cyflenwad stoc swp bach a gorchmynion prosiect swmp mawr. Mae falfiau pêl sefydlog WCB Grŵp Falf Huadu yn cael eu hallforio yn fyd-eang ac yn ennill archebion ailadroddus gan gleientiaid diwydiannol ledled y byd.

Sut mae'r selio sedd a choesyn wedi'i adeiladu ar gyfer gwydnwch safle'r byd go iawn?

Rydym yn defnyddio dyluniad sedd arnofiol wedi'i lwytho gan y gwanwyn ar gyfer y falf bêl sefydlog hon. Mae ffynhonnau mewnol yn cadw'r sedd wedi'i gwasgu yn erbyn wyneb y bêl. Pan fydd mân draul yn digwydd ar ôl miloedd o weithrediadau, gall ffynhonnau wneud iawn am fylchau bach, gan gynnal perfformiad selio da dros amser. Mae strwythur coesyn gwrth-chwythu wedi'i gynnwys fel nodwedd ddiogelwch safonol. O dan bigau pwysau piblinell annisgwyl, mae'n atal y coesyn rhag chwythu allan. Mae pacio graffit aml-haen wedi'i osod ar gyfer selio coesyn, i atal allyriadau ffo bach o amgylch bwlch y coesyn. Nid yw'r rhannau selio hyn yn rhannau sbâr rhad generig; cânt eu dewis i gyd-fynd ag amodau gwaith gwasgedd uchel a thymheredd canolig.
