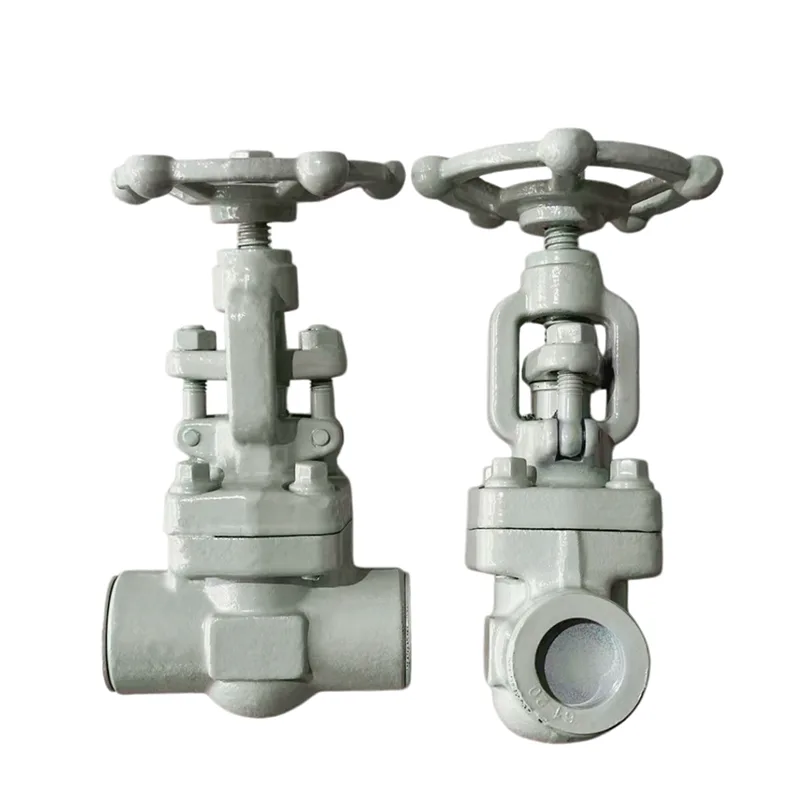

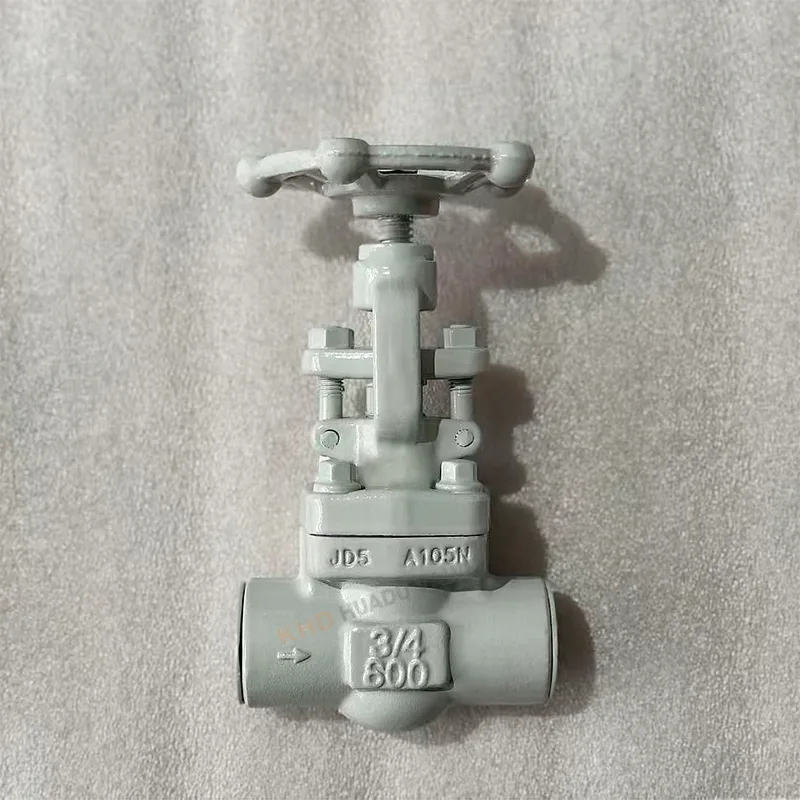

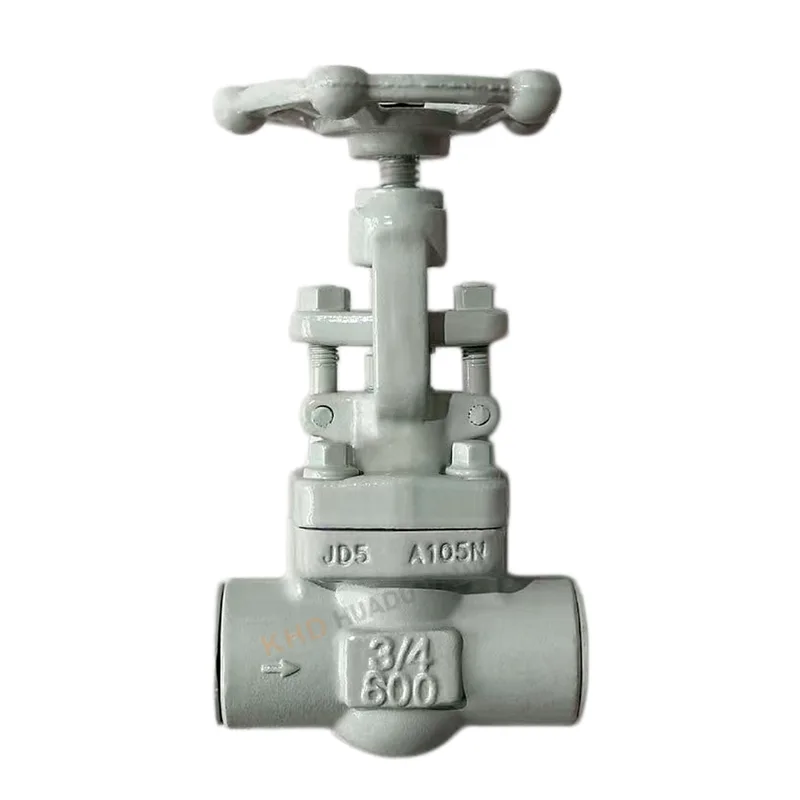

Falf Gate Forged wedi'i weldio â soced

Mae'r falf giât ffug wedi'i weldio â soced yn falf ddiwydiannol pwysedd uchel sydd wedi'i chynllunio ar gyfer cau piblinellau a rheoli llif. Wedi'i gynhyrchu gan Huadu Valve Group, mae'n defnyddio dur carbon ffug A105N ac mae'n addas ar gyfer amodau gwaith Dosbarth 600. Mae'n cael ei ddefnyddio'n eang mewn systemau stêm petrolewm, cemegol, pŵer, a phwysedd uchel lle mae perfformiad diogelwch a selio yn hanfodol. Mae'r falf giât ffug wedi'i weldio â soced yn sicrhau gweithrediad sefydlog a bywyd gwasanaeth hir mewn amgylcheddau diwydiannol heriol.

Deunydd Crai a Manteision Strwythurol

Corff Dur Ffurfio o Ansawdd Uchel

Mae'r falf giât ffug wedi'i weldio â soced wedi'i gwneud o ddur carbon ffug A105N, gan sicrhau:

Cryfder uchel a dwysedd

Gwrthiant effaith ardderchog

Dim diffygion castio fel mandyllau neu dyllau tywod

Archwiliad Deunydd Caeth

Mae pob swp o ddeunyddiau crai yn cael ei brofi gan ddefnyddio dadansoddiad sbectrol i sicrhau:

Cyfansoddiad cemegol cywir

Dim deunyddiau wedi'u hailgylchu neu ddeunyddiau is-safonol

Perfformiad mecanyddol sefydlog

Manteision Cysylltiad Soced-Weld

Mae'r math o gysylltiad falf giât ffug wedi'i weldio â soced yn darparu:

Perfformiad selio cryf

Gwell ymwrthedd pwysedd uchel na flanges

Llai o risg o ollyngiadau yn y system gritigol

Manylebau Technegol

Paramedrau Safonol

Maint: DN15-DN50 (stoc arferol)

Graddfa Pwysedd: Dosbarth 300 / Dosbarth 600

Deunydd: A105N dur carbon ffug

Math: Falf giât ffug wedi'i weldio â soced

Amrediad Tymheredd: -29 ° C i 570 ° C

Proses Gweithgynhyrchu

Cynhyrchir y falf giât ffug wedi'i weldio â soced trwy:

gofannu marw annatod

Triniaeth wres (proses normaleiddio)

Peiriannu manwl CNC

Nodweddion Perfformiad

Cywirdeb arwyneb selio lefel micron

Perfformiad selio sero-gollyngiad

Gweithrediad llyfn heb jamio

Yn addas ar gyfer systemau stêm tymheredd uchel

Ardaloedd Cais

Diwydiant Olew a Nwy

Defnyddir y falf giât ffug wedi'i weldio â soced yn eang yn:

Piblinellau purfa

Systemau trawsyrru olew

Cyfleusterau nwy naturiol

Diwydiant Cemegol

Piblinellau cemegol pwysedd uchel

Systemau rheoli hylif cyrydol

Systemau mewnfa/allfa adweithydd

Diwydiant Pŵer

Piblinellau stêm

Systemau pŵer thermol

Piblinellau cyddwysiad

Defnydd Diwydiannol Cyffredinol

Piblinellau diamedr bach pwysedd uchel

Systemau ynysu offer

Ceisiadau cau diogelwch

Nodweddion allweddol

FAQ

Beth yw cysylltiad soced-weld?

Mae cysylltiad soced-weld yn ddull uno pibell lle mae'r bibell yn cael ei gosod mewn soced cilfachog ac yna'n cael ei weldio o amgylch y tu allan. Fe'i defnyddir yn gyffredin mewn systemau pwysedd uchel, diamedr bach.

Yn achos falf giât ffug wedi'i weldio â soced, caiff y bibell ei gosod yn y soced pen falf a'i weldio i ffurfio cymal cryf sy'n gwrthsefyll gollyngiadau.

Nodweddion allweddol cysylltiad soced-weld

Cryfder uchel a gwrthsefyll pwysau

Perfformiad selio rhagorol

Yn addas ar gyfer piblinellau bach DN15-DN50

Llai o risg o ollyngiad o'i gymharu â chymalau wedi'u edafu

Yn gyffredin mewn systemau olew, nwy a stêm

A ddylai falfiau weldio soced gael eu dadosod cyn eu weldio?

Ie, yn hollol. Cyn gosod falf giât ffug wedi'i weldio â soced, NI ddylai'r falf gael ei chydosod yn rhannol yn ystod y weldio.

Arfer gosod priodol:

Tynnwch gydrannau mewnol os yn bosibl (neu sicrhewch fod y falf ar agor yn llawn)

Mewnosodwch y bibell yn llawn yn y soced

Cynnal bwlch ehangu bach (~1.5-2 mm)

Perfformiwch weldio ar y cyd allanol yn unig

Caniatáu oeri cyn gweithredu'r falf

Nodiadau pwysig:

Osgoi gorboethi'r corff falf

Atal slag weldio rhag mynd i mewn i'r ceudod falf

Sicrhewch aliniad cywir cyn weldio

Gall weldio amhriodol niweidio arwynebau selio a lleihau bywyd falf.

Beth yw'r gwahaniaeth rhwng OS&Y a boned wedi'i bolltio?

Mae'r rhain yn ddau ddyluniad strwythurol gwahanol a ddefnyddir mewn falfiau giât.

OS&Y (Sgriw Tu Allan ac Yoke)

Mae edau coesyn y tu allan i'r corff falf

Mae symudiad coes gweladwy yn dynodi statws agored/agos

Hwyluso cynnal a chadw a monitro gweithrediad

Yn gyffredin mewn systemau diogelu rhag tân a diwydiannol

Boned wedi'i bolltio

Mae Bonnet wedi'i gysylltu â chorff falf gan ddefnyddio bolltau

Dyluniad coesyn mewnol (ddim yn weladwy yn allanol)

Strwythur compact

Defnyddir yn helaeth mewn cymwysiadau diwydiannol cyffredinol

Cymhariaeth syml:

OS&Y = gwelededd allanol + monitro gweithrediad hawdd

Boned wedi'i bolltio = strwythur cryno + cost-effeithiol

Gellir cymhwyso'r ddau fath mewn falf giât ffug wedi'i weldio â soced yn dibynnu ar ofynion y prosiect.
